Scanner THz

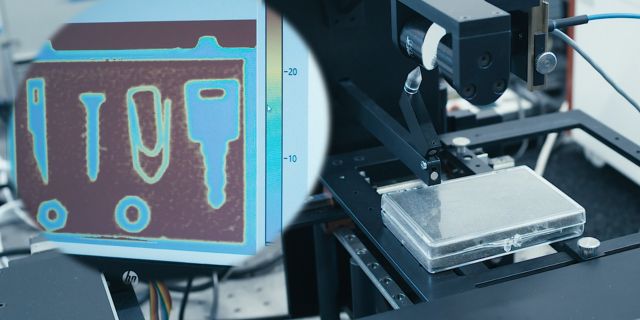

Comme illustré par la figure 1, cette technique d’imagerie multispectrale consiste à balayer un échantillon point par point à l’aide d’un faisceau térahertz focalisé. À chaque position, le signal temporel réfléchi ou transmis est mesuré pour en extraire l’amplitude et la phase. Les données sont ensuite assemblées pour former une image 2D (ou 3D) révélant la composition, la structure et les défauts internes du matériau.

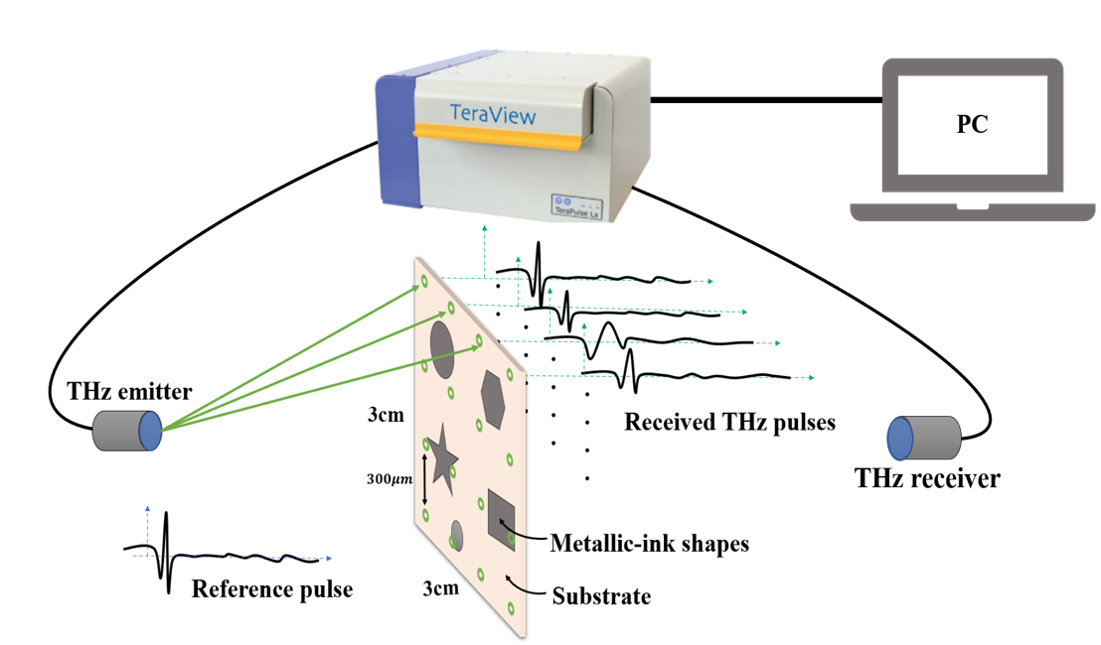

Figure 1: Principe de l'imagerie THz-TDS point-à-point (raster scanning)

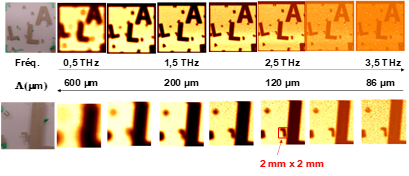

Figure 2 : Image THz-TDS issue du scanner de chez TERAVIEW, filtrée à plusieurs fréquences (post traitement). La résolution spatiale (plus petit détail observable) s'améliore avec la fréquence mais au détriment du contraste.

Équipements disponibles et performances

1. Système Terapulse LX avec module TRIM 200 de la compagnie anglaise TERAVIEW :

  • Surface imageable : 30x30cm^2
  • Pas spatial minimum : 100 microns
  • Bande spectrale accessible : 0,1-4 THz
  • Résolution spectrale : 20 GHz
  • Vitesse acquisition maximale : 10 pixels/seconde
  • Configurations expérimentales : Transmission

2. Système Teraflash Pro de la compagnie allemande TOPTICA

  • Surface imageable : 20x20cm^2
  • Pas spatial minimum : 100 microns
  • Bande spectrale accessible : 0,1-4 THz
  • Résolution spectrale : 20 GHz
  • Vitesse acquisition maximale : 60 pixels/seconde
  • Configurations expérimentales : transmission et réflexion (incidence oblique à 8°)
Caméra THz

Le banc d’imagerie THz est constitué d’une source THz CW accordable de chez VDI (USA), associée à une Caméra THz de l’INO (Institut National d’Optique – Québec).
Caractéristique de la source THz:

  • Plage d’accordabilité : 80 GHz-1100 GHz

Caractéristiques de la caméra THz:
  • Définition d’image : 300x300 pixels
  • Optique en silicium haute résistivité pour image macro
  • Taux de rafraichissement : 50 image par seconde
